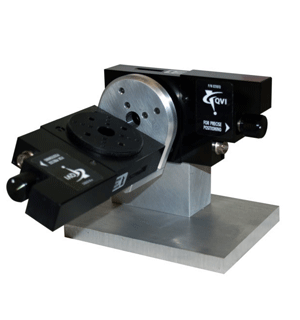

Miniature Servo Rotary (MSR™)

  미니어처 서보 로터리는 자동 프로그램 제어에서 여러 뷰의 부품을 측정하는 데

이상적인 경제적인 경량 인덱서입니다. QVI 측정 시스템과 함께 사용하도록

설계되었습니다. MSR의 마운팅 브래킷은 수평 또는 수직 축 적용을 허용합니다.

회전 분해능이 16초인 MSR은 나사 기계 부품, 정밀도 및 기타 회전 또는 원통형

부품을 측정하는 데 이상적입니다.

또한 프리즘 부품의 여러 뷰를 단일 설정에서 측정하는 데 이상적입니다.

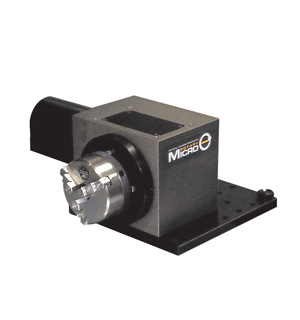

 MicroTheta™ Rotary (MTR)

 MicroTheta Rotary는 이중 판독기 헤드가 있는 고정밀 회전식 인덱서로

MSR의 부하 용량이 두 배나 되는 궁극적인 위치 분해능을 제공한다.

MTR는 판독 헤드당 스핀들 회전당 720,000 카운트를 생성하여 각 위치 분해능이

2초 이상이다. 폐쇄 루프 피드백 시스템을 사용하여 MTR는 ±5호초 이내의

각도 측정을 수행합니다. MTR의 해상도와 피드백은 회전 사이의 관계 측정을

가능하게 한다.

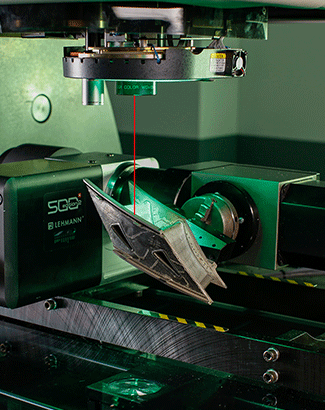

 Heavy Duty Rotary (HDR)

 헤비듀티 로터리는 바닥 모델 QVI 측정 시스템의 무거운 부품을 고정하도록

설계되었습니다. HDR은 3.6초의 아크 분해능과 ±5호의 정확도로 대형 부품 또는

이중 회전 조합을 지원하여 5번째 측정 축을 가능하게 하는 탁월한 선택입니다.

 최대 30kg-cm의 하중을 운반할 수 있습니다. HDR은 까다로운 산업용

애플리케이션을 위해 설계된 회전식 인덱싱 시스템에서 높은 부하 용량과

높은 정밀도의 각도 포지셔닝을 결합합니다.

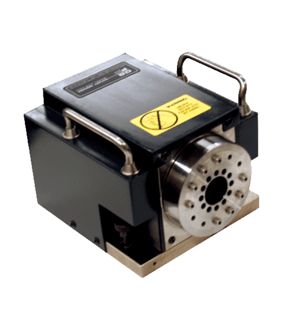

 High Precision Rotary (HPR)

 고정밀 회전 장치(High Precision Rotary)는 고정확도의 4번째 축 측정을 제공한다.

에어 베어링 스핀들, DC 서보 모터 및 정밀하게 제어되는 회전 인코더는 피처 간의

각도 변위를 측정하는 데 필요한 정확도를 제공한다.

HPR은 수평 또는 수직으로 장착할 수 있다. 고속과 경직된 몸놀림으로 8초 이내에

360도 회전이 가능하다. 가장 정밀도가 높은 가장 까다로운 측정에 적합합니다.

정확도는 ±1호 초이다.

Miniature Servo Rotary (MSR) (PN 525491)

 High Precision Rotary (HPR) (PN 310550)

Dimension (LWH, not including rotary base)

 143 x 28 x 78 mm

 231 x 182 x 167 mm

Spindle centerline to worktable (when axis is in XY plane)

 46 mm

 66 mm

 110 mm

 95 mm

 Faceplate diameter

 61 mm

 85 mm

 70 mm

 106 mm

 Resolution²

 16 seconds of arc

 2 seconds of arc

 3.6 seconds of arc

 0.9 seconds of arc

 On-axis moment load capacity

 4.0 kg-cm

 8.0 kg-cm

 30 kg-cm (± 0-30°) 15 kg-cm (± 30-90°)

 11.4 kg-cm

 Off-axis moment load capacity³

 2.0 kg-cm

 4.0 kg-cm

 15 kg-cm (± 0-30°) 7.5 kg-cm (± 30-90°)

10.0 kg-cm
