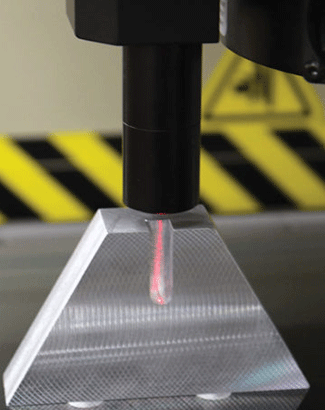

TeleStar Plus TTL Laser
- 고해상도 스캔
- 깊은 표면 측정
- TTL 편의성
- 모든 표면 질감 측정
- 높은 가로 세로 비율 측정
Specifications
Available for | Any OGP® SmartScope® Quest™ or SmartScope SP dimensional measurement system | |||||
Required metrology software | QVI® ZONE3® or MeasureMind® 3D MultiSensor | |||||
Laser class (internal laser pointer) | Class 2 | |||||
| Standard | Optional | ||||
Laser lens | 1.0x (Standard) | 2.0x (Optional) | 4.0x (Optional) | 0.5x (Optional) | 0.45x (Optional) | |
Working distance (nominal) | 71 mm | 34 mm | 19 mm | 130 mm | 200 mm | |
Measuring range2 | 800µm | 600µm | 400µm | 1400µm | 2000µm | |
Spot size3 (nominal-FWHM) | 5 µm | 3.8 µm | 2.4 µm | 7.3 µm | 10 µm | |
Planar, specular surface maximum inclination angle4 | 6.5° | 13° | 26° | 4.2° | 3.2° | |
Spherical, diffuse surface maximum measuring angle5 | 75° | 29° | 81° | 81° | N/A° | |
