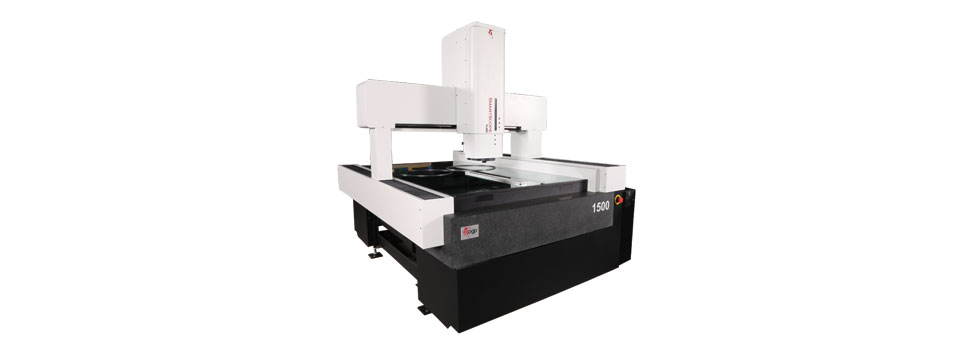

제품특징

• 내장 측정 안정성 – 화강암 베이스 및 돌출된 알루미늄 브릿지는 측정 안정성을 위한 직교 구조를 제공합니다.

• 정밀 광학 –고품질 AcuCentric® 줌 렌즈가 각 줌 위치의 배율을 자동으로 보정합니다.

• 고속으로 생산성 향상 – 세 가지 측정 축 모두에서 고속 가속 및 속도 향상

• 높은 신뢰성 전송 – 견고한 드라이브 시스템은 장기적인 신뢰성에 기여합니다.

• 다중 센서 다기능성 – 비접촉식 센서 및 터치 프로브 옵션

 Standard

 Optional

 XYZ Travel

 900 x 1500 x 200 mm

 XYZ Scale Resolution

 0.1 μm, with dual Y-axis scales

 Drive System

 DC servo with 4- axis control (X,Y,Z,zoom); with multifunction handheld controller and dual Yaxis drives

 Worktable

 Anodized, with fixture holes, removable stage glass, 100 kg recommended max payload

 Rotary Axis

 Miniature Servo Rotary (MSR), MicroTheta Rotary (MTR)

 Optics*

 AccuCentric^® auto-compensating zoom
with up to 25 calibrated positions, 1.0x
lens

 Focus Grid Projector: LED Source
 Laser Adapter: Allows for field retrofit of TTL Laser. Includes Laser

 Pointer
 Replacement Lenses: 2.5x, 5.0x
 Laser Lenses: 2.0x (Included with TTL Laser), 5.0x
 Lens Attachments for 1.0x Lens: 0.5x, 0.75x, 1.5x, 2.0x

 FOV Range

8.0 mm x 6.0 mm (low zoom) to
0.90 mm x 0.68 mm (high zoom)

 14.6 mm x 10.9 mm (1.0x lens, 0.5x attachment) to

 0.19mm x 0.14 mm (5.0x lens)

 Illumination

 LED numerical aperture matching

 substage, LED coaxial TTL surface, 8

 sector/8 ring SmartRing™ LED (white)

 • Flexible SmartRing light for long working distance optical

     configurations
 • Red or green SmartRing light

 Camera

 Color digital metrology camera

 Image Processing

 256 level grayscale processing with 10:1 subpixel resolution

 Sensor Options

 Tactile: TP20 or TP25 Touch Probe
 Non-Contact: Through-the-Lens (TTL) Laser, DRS™ Laser

 Controller

 Windows® based, with up-to-date processor and on board networking/communication ports

 Controller Accessory Package

 24” flat panel, or dual 24” flat panel LCD monitors; keyboard,

 3-button mouse (or user supplied)

 Software

 • Choice of ZONE3 Express or Measure-X
     or MeasureMind 3D metrology software
 • QVI Portal

 Metrology software: ZONE3 Prime, ZONE3 Pro

 Productivity software: MeasureFit® Plus, SmartFit® 3D,

 SmartProfile®, E-SPC
 Offline software: ZONE3, MeasureMind 3D, Measure-X

 Power Requirements

 100-120 VAC or 200-240 VAC 50/60 Hz 1 phase 700 W

 Operating Environment,

 Safe Operation

 Temperature 18-22 C, stable to ±1 C, max rate of change 1 C / hour, max vertical gradient of 1 C / meter; 30-80%

 humidity; vibration <0.001g below 15 Hz

 4가지 다양한 조명




- 비추는 각도와 방향을 마음대로 조절가능한 SmartRing
- 안정적인 녹색의 백라이트 조명
- 밝기에 상관없이 항상 일정한 색온도를 유지하는 White LED
- 강력한 밝기의 특수 조명 할로겐 램프

 스마트 링조명

- 비추는 각도(45°~75° )와 방향을 마음대로 조절가능한 스마트링 조명

자동배율교정장치(AccuCentric®)

줌배율 변경 시 내장된 교정 툴에 의해 자동으로 교정하여 장시간 사용에 의해

누적되는 정확도 손실을 별도의 교벙작업 없이도 줄일 수 있다.

터치프로브

Scanning Probe

- 간섭계 기술을 이용한 정밀한 측정
-  Long Working Distance: 최대 200mm
- 레이저 빔의 일부가 제품에 의해 가려 지더라도 측정 가능
- 경사각이 크거나 수직으로 꺾인 모서리 까지 측정 가능

제품표면에 격자무늬를 생성시켜 일반 광학계에서
측정힐 수 없는 재질 또는 제품의 자동 초점 측정
및 높이 측정을 가능하게 한다.

유리,플라스틱,실리콘,쿼츠,렌즈등의 투명 반투명
재질이나  경면 가공된 금속 및 세라믹등의 경질도금
제품에 활용이 가능합니다

Feather Probe
