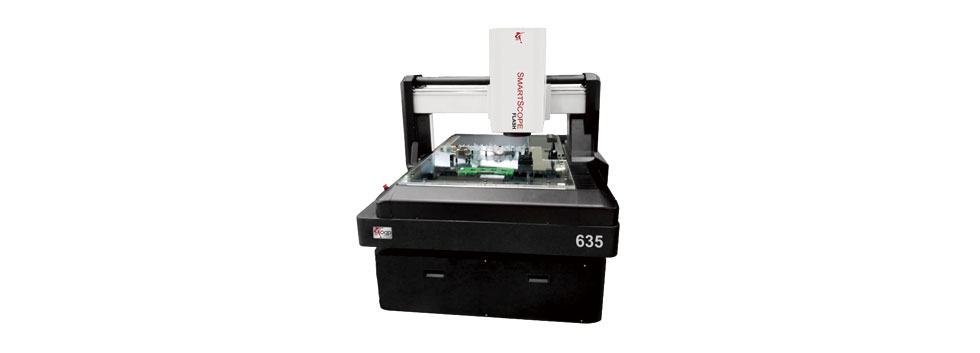

제품특징

• 내장 측정 안정성 – 화강암 베이스 및 돌출된 알루미늄 브릿지는 측정 안정성을 위한 직교 구조를 제공합니다.

• 정밀 광학 –고품질 AcuCentric® 줌 렌즈가 각 줌 위치의 배율을 자동으로 보정합니다.

• 고속으로 생산성 향상 – 세 가지 측정 축 모두에서 고속 가속 및 속도 향상

• 높은 신뢰성 전송 – 견고한 드라이브 시스템은 장기적인 신뢰성에 기여합니다.

• 다중 센서 다기능성 – 비접촉식 센서 및 터치 프로브 옵션

 Standard

 Optional

 X,Y,Z Travel

 635 x 635 x 200 mm

 X,Y,Z Scale Resolution

 0.1 ㎛

 Drive System

 DC servo with 4-axis control (X,Y,Z,zoom); with multifunction handheld controller

 Transport Velocity / Acceleration(max)

 Velocity: X,Y = 500 mm/sec, Z = 100 mm/sec; Acceleration: X,Y = 1000 mm/sec², Z = 300 mm/sec²

 Worktable

 Nickel plated steel, with fixture holes, removable stage glass, 50 kg recommended max payload

 Rotary Axis

 Optics*

 AccuCentric® auto-compensating zoom
 with up to 25 calibrated positions, 1.0x
 lens

 Focus Grid Projector: LED Source
 Laser Adapter: Allows for field retrofit of TTL Laser.

 Includes Laser Pointer
 Replacement Lenses: 2.5x, 5.0x
 Laser Lenses: 2.0x (Included with TTL Laser), 5.0x
 Lens Attachments for 1.0x Lens: 0.5x, 0.75x, 1.5x, 2.0x

 FOV Range

8.0 mm x 6.0 mm (low zoom) to
0.90 mm x 0.68 mm (high zoom)

 14.6 mm x 10.9 mm (1.0x lens, 0.5x attachment) to
 0.19mm x 0.14 mm (5.0x lens)

 Illumination

 LED numerical aperture matching
 substage, LED coaxial TTL surface, 8
 sector/8 ring SmartRing™ LED (white)

 • Flexible SmartRing light for long working distance

     optical configurations
 • Red or green SmartRing light

 Camera

 Color digital metrology camera

 Image Processing

 256 level grayscale processing with 10:1 subpixel resolution

 Sensor Options

Tactile: TP20 or TP25 Touch Probe, SP25 Scanning Probe,

              Feather Probe™
Non-Contact: Through-the-Lens (TTL) Laser, DRS™ Laser,

                        Rainbow Probe™

 Controller

 Windows® based, with up-to-date processor and on board networking/communication ports

 Controller Accessory Package

 24” flat panel, or dual 24” flat panel LCD monitors; keyboard, 3-button mouse (or user supplied)

 Software

• Choice of ZONE3 Express or Measure-X
     or MeasureMind 3D metrology software
• QVI Portal

 SmartProfile®, E-SPC
 Offline software: ZONE3, MeasureMind 3D, Measure-X

 Power Requirements

 100-120 VAC or 200-240 VAC, 50/60 Hz, 1 phase, 1000 W

 Operating Environment,

 Safe Operation

 Temperature 18-22 °C, stable to ±1 °C, max rate of change 1 °C / hour, max vertical gradient of 1 °C / meter; 30-80%

 humidity; vibration <0.001g below 15 Hz

 4가지 다양한 조명




- 비추는 각도와 방향을 마음대로 조절가능한 SmartRing
- 안정적인 녹색의 백라이트 조명
- 밝기에 상관없이 항상 일정한 색온도를 유지하는 White LED
- 강력한 밝기의 특수 조명 할로겐 램프

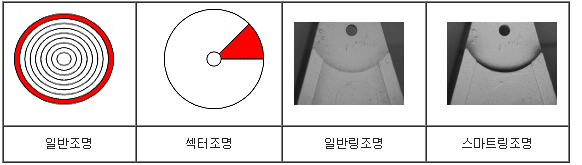

 스마트 링조명

- 비추는 각도(45°~75° )와 방향을 마음대로 조절가능한 스마트링 조명

자동배율교정장치(AccuCentric®)

줌배율 변경 시 내장된 교정 툴에 의해 자동으로 교정하여 장시간 사용에 의해

누적되는 정확도 손실을 별도의 교벙작업 없이도 줄일 수 있다.

터치프로브

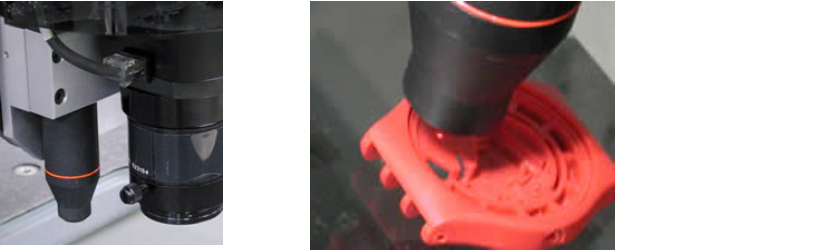

Scanning Probe

- 간섭계 기술을 이용한 정밀한 측정
-  Long Working Distance: 최대 200mm
- 레이저 빔의 일부가 제품에 의해 가려 지더라도 측정 가능
- 경사각이 크거나 수직으로 꺾인 모서리 까지 측정 가능

제품표면에 격자무늬를 생성시켜 일반 광학계에서
측정힐 수 없는 재질 또는 제품의 자동 초점 측정
및 높이 측정을 가능하게 한다.

유리,플라스틱,실리콘,쿼츠,렌즈등의 투명 반투명
재질이나  경면 가공된 금속 및 세라믹등의 경질도금
제품에 활용이 가능합니다

Feather Probe
