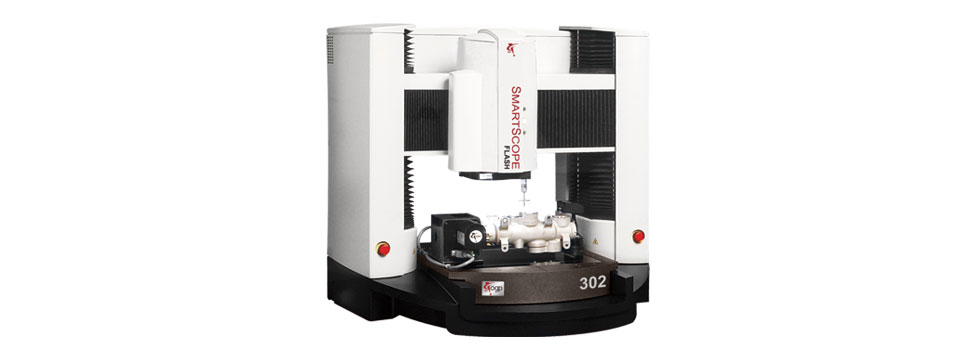

제품특징

• 내장 측정 안정성 – 화강암 베이스 및 돌출된 알루미늄 브릿지는 측정 안정성을 위한 직교 구조를 제공합니다.

• 정밀 광학 –고품질 AcuCentric® 줌 렌즈가 각 줌 위치의 배율을 자동으로 보정합니다.

• 고속으로 생산성 향상 – 세 가지 측정 축 모두에서 고속 가속 및 속도 향상

• 높은 신뢰성 전송 – 견고한 드라이브 시스템은 장기적인 신뢰성에 기여합니다.

• 다중 센서 다기능성 – 비접촉식 센서 및 터치 프로브 옵션

 Standard

 X, Y, Z Travel

 300 x 300 x 250 mm

 X, Y, Z Scale Resolution

 0.1 µm, with dual Z-axis scales standard

 Drive System

 DC servo with 4-axis control (X,Y,Z,zoom); with multifunction handheld controller and dual Z-axis drives

 Worktable

 Hardcoat anodized, with fixture holes, removable stage glass, 16 kg recommended max payload

 Rotary Axis

 Miniature Servo Rotary (MSR), MicroTheta Rotary (MTR)

 Optics^*

 AccuCentric^® auto-compensating zoom with up to 25 callibrated positions, 1.0x lens

 Focus Grid Projector: LED Source

 Laser Adapter: Allow for field retrofit of TTL Laser. Includes Laser Pointer

 Replacement Lenses: 2.5x 5.0x

 Laser Lenses: 2.0x (Include with TTL Laser), 5.0x

 Lens Attachments for 1.0x Lens: 0.5x, 0.75x, 1.5x, 2.0x

 FOV Range

 8.0 mm x 6.0 mm (low zoom) to

 0.90 mm x 0.68 mm (high zoom)

 14.6 mm x 10.9 mm (1.0x lens, 0.5x attachment) to

 0.19 mm x 0.14 mm (5.0x lens)

 Working Distance

 64 mm

 Up to 97 mm (1.0x lens, 0.5x attachment)

 Illumination

 LED numerical aperture matching substage, LED coaxial TTL surface, 8 sector/8 ring SmartRing™ LED (white)

 · Flexible SmartRing light for long working distance optical configurations

 · Red of green SmartRing light

 Camera

Color digital metrology camera

 Image Processing

256 level grayscale processing with 10:1 subpixel resolution

 Sensor Options^**

Tactile:TP20 or TP200 Touch Probe, SP25 Scanning Probe, Feather Probe ™

 Non-Contact: Through-the-Lens (TTL) Laser

 Controller

 Windows^® based, with up-to date processor and on board networking/communication ports

 Controller Accessory Package

 24" flat panel, or dual 24" flat panel LCD monitors; keyboard, 3-button mouse(or user supplied)

 Software

 · Choice of ZONE3 Express or Meaure - X or MeasureMind 3D metrology software

 · QVI Portal

 Metrology software: ZONE3 Prime, ZONE3 Pro

 Productivity software:MeaureFit^® Plus, SmartFit^® 3D, SmartProfile^®, E-SPC

 Offline software: ZONE3, MeasureMind 3D, Meaure-X

 Power Requirements

 100-120 VAC or 200-240 VAC, 50/60 Hz, 1 phase, 800W

 Operating Environmnet, Safe Operation

 Temperature 15-30 °C,

 Rated Environment

 Temperature 18-22 °C, stable to ±1 °C, max rate of change 1 °C / hour, max vertical gradient of 1 °C / meter; 30-80% humidity; vibration <0.001g below 15 Hz

 4가지 다양한 조명




- 비추는 각도와 방향을 마음대로 조절가능한 SmartRing
- 안정적인 녹색의 백라이트 조명
- 밝기에 상관없이 항상 일정한 색온도를 유지하는 White LED
- 강력한 밝기의 특수 조명 할로겐 램프

 스마트 링조명

- 비추는 각도(45°~75° )와 방향을 마음대로 조절가능한 스마트링 조명

자동배율교정장치(AccuCentric®)

줌배율 변경 시 내장된 교정 툴에 의해 자동으로 교정하여 장시간 사용에 의해

누적되는 정확도 손실을 별도의 교벙작업 없이도 줄일 수 있다.

터치프로브

Scanning Probe

- 간섭계 기술을 이용한 정밀한 측정
-  Long Working Distance: 최대 200mm
- 레이저 빔의 일부가 제품에 의해 가려 지더라도 측정 가능
- 경사각이 크거나 수직으로 꺾인 모서리 까지 측정 가능

제품표면에 격자무늬를 생성시켜 일반 광학계에서
측정힐 수 없는 재질 또는 제품의 자동 초점 측정
및 높이 측정을 가능하게 한다.

유리,플라스틱,실리콘,쿼츠,렌즈등의 투명 반투명
재질이나  경면 가공된 금속 및 세라믹등의 경질도금
제품에 활용이 가능합니다

Feather Probe
